כבל אופטי GYXTW
GYXTW (מפרט טכני)
תיאור

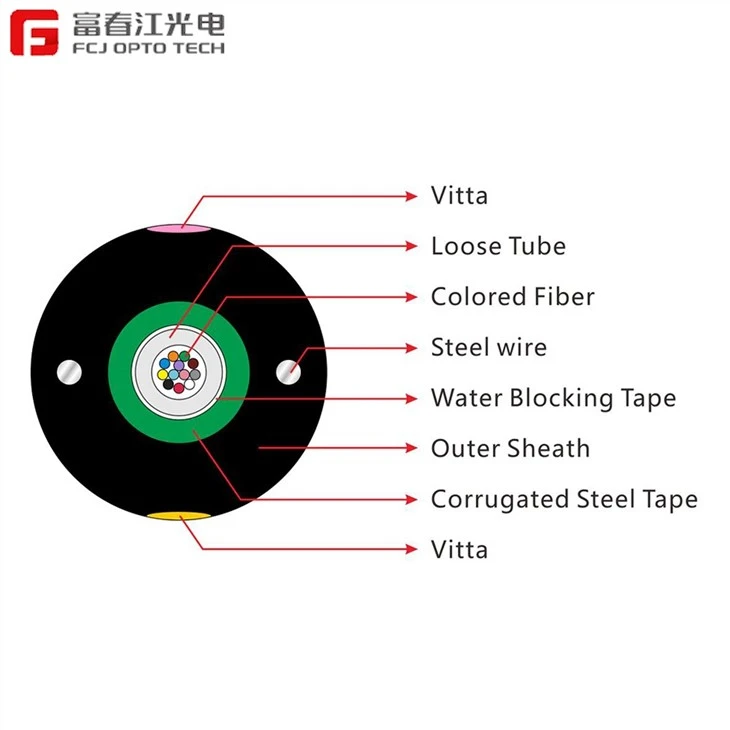

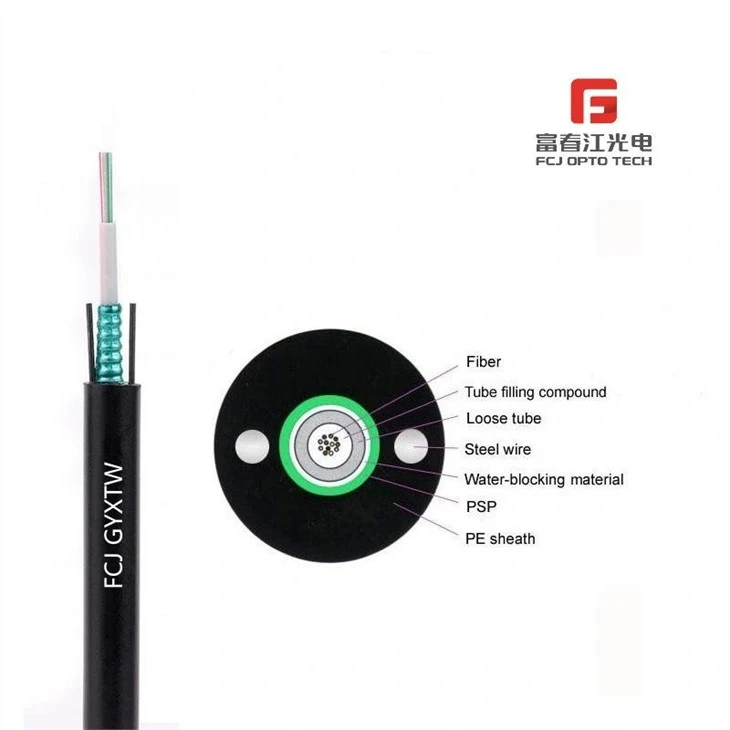

הסיבים, 250μm, ממוקמים בצינור רופף עשוי פלסטיק עם מודולוס גבוה. הצינורות ממולאים בתרכובת מילוי עמידה במים. הצינור עטוף בשכבת PSP לאורך. בין ה-PSP לצינור הרופף מוחל חומר חסימת מים כדי לשמור על הכבל קומפקטי ואטום למים. שני חוטי פלדה מקבילים ממוקמים בשני הצדדים של סרט הפלדה. הכבל הושלם עם מעטפת פוליאתילן (PE).
מאפיינים
· ביצועים מכניים וטמפרטורה טובים
· צינור רופף בעל חוזק גבוה עמיד להידרוליזה
· תרכובת מילוי שפופרת מיוחדת מבטיחה הגנה קריטית על סיבים
· עמידות בריסוק וגמישות
· PSP משפר לחות חסין
· שני חוטי פלדה מקבילים מבטיחים חוזק מתיחה
· קוטר קטן, קל משקל והתקנה ידידותית
· אורך משלוח ארוך
תקנים
כבל GYXTW תואם לתקן YD/T 769-2003.
מאפיינים אופטיים
|
|
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
|
הנחתה (פלוס 20 מעלות) |
@850nm |
|
|
פחות או שווה ל-3.0 dB/km |
פחות או שווה ל-3.0 dB/km |
|
@1300nm |
|
|
פחות או שווה ל-1.0 dB/km |
פחות או שווה ל-1.0 dB/km |
|
|
@1310nm |
פחות או שווה ל-0.36 dB/km |
פחות או שווה ל-0.40 dB/km |
|
|
|
|
@1550nm |
פחות או שווה ל-0.22 dB/km |
פחות או שווה ל-0.23dB/km |
|
|
|
|
רוחב פס (מחלקה א') |
@850nm |
|
|
גדול או שווה ל-500 MHz·km |
גדול או שווה ל-200 MHz·km |
|
@1300nm |
|
|
גדול או שווה ל-1000 MHz·km |
גדול או שווה ל-600 MHz·km |
|
|
צמצם מספרי |
|
|
{{0}}.200±0.015NA |
{{0}}.275±0.015NA |
|
|
אורך גל ניתוק כבל |
פחות או שווה ל-1260nm |
פחות או שווה ל-1480nm |
|
|
|
פרמטרים טכניים
|
סוג כבל |
ספירת סיבים |
קוטר כבל (מ"מ) |
משקל כבל ק"ג/ק"מ |
חוזק מתיחה
טווח ארוך/קצר N |
התנגדות לריסוק
טווח ארוך/קצר N/100 מ"מ |
רדיוס כיפוף
סטטי דינמי מ"מ |
|
GYXTW-2~12 |
2~12 |
10.0 |
105 |
600/1500 |
300/1000 |
10D/20D |
טמפרטורת אחסון/הפעלה: -40 מעלות עד פלוס 70 מעלות
