Rack Splitte

(סוג מתלה: אין מחבר, ניתן לבחור SC/UPC, SC/APC...FC). מפצלי PLC (Planar Lightwave Circuit) הם מפצלי מצב יחיד עם יחס פיצול אחיד מסיב כניסה אחד למספר סיבי פלט.

שלח החקירה

הצגת המוצר

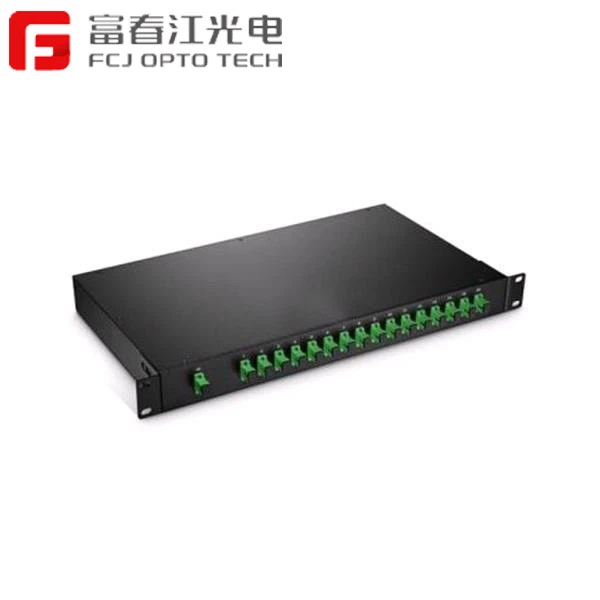

(סוג מתלה: אין מחבר, ניתן לבחור SC/UPC, SC/APC...FC). מפצלי PLC (Planar Lightwave Circuit) הם מפצלי מצב יחיד עם יחס פיצול אחיד מסיב כניסה אחד למספר סיבי פלט. הוא מבוסס על טכנולוגיית מעגלי גל אור מישוריים ומספק פתרון הפצת אור בעלות נמוכה עם גורם צורה קטן ואמינות גבוהה. אנו מספקים מגוון מפצלי PLC 1×N ו-2×N, כולל מפצלי PLC סיבים מסוג 1×2 עד 1×64 ו-2×2 עד 2×64 1U Rack Mount. כולם עם ביצועים אופטיים מעולים, יציבות גבוהה ואמינות גבוהה כדי לעמוד בדרישות היישום השונות.

סוג 1U Rack Mount מאמץ מסגרת 1U, או להתאים אישית לפי הדרישה בפועל. זה יכול להיות מותקן ב-ODF באופן קנוני ולסנכרן עם מראה של גוף הקופסה/ארון באמצעות הפצת סיבים קנוניים. 1xN, 2xN 1U Rack Mount Fiber PLC מפצל תומך במחברי SC, LC, FC לבחירה.

תכונות

Telcordia GR-1209-CORE-2001

Telcordia GR-1221-CORE-1999

YD/T 2000.1-2009

RoHS

פרטי מוצר

1X N (N גדול או שווה ל-2)

פרמטרים		1×2	1×4	1×8	1×16	1×32	1×64	1×128
אורך גל (ננומטר)		1260-1650
סוג סיבים		G657A 1או מוגדר בהתאמה אישית
אורך זנב הצמה (מ')		1.0(±0.1) או מוגדר בהתאמה אישית
אובדן הכנסה (dB)		פחות או שווה ל-3.8	פחות או שווה ל-7.2	פחות או שווה ל-10.3	פחות או שווה ל-13.6	פחות או שווה ל-16.9	פחות או שווה ל-20.4	פחות או שווה ל-23.5
אחידות הפסד (dB)	מקסימום	פחות או שווה ל-0.8	פחות או שווה ל-1.0	פחות או שווה ל-1.2	פחות או שווה ל-1.5	פחות או שווה ל-1.8	פחות או שווה ל-2.0	פחות או שווה ל-2.0
אובדן החזר (dB)	מִינִימוּם	55	55	55	55	55	55	55
PDL (dB)	מקסימום	פחות או שווה ל-0.2	פחות או שווה ל-0.2	פחות או שווה ל-0.3	פחות או שווה ל-0.3	פחות או שווה ל-0.4	פחות או שווה ל-0.4	פחות או שווה ל-0.4
כִּוּוּנִיוּת	מִינִימוּם	גדול או שווה ל-55
אובדן הקשור באורך גל (dB)	מקסימום	קטן או שווה ל-0.6	קטן או שווה ל-0.6	קטן או שווה ל-0.6	פחות או שווה ל-0.8	פחות או שווה ל-1.0	פחות או שווה ל-1.0	פחות או שווה ל-1.2
טמפ' עבודה. (תואר)	-40-85
טמפ' לאחסן. (תואר)	-40-85
סיבים חשופים		40×4×4			50×7×4		60×12×4	1202610
גודל חבילת ABS (LxWxH) מ"מ		100×80×10			120×80×18		140×115×18	15013025
גודל חבילה מינית (Lx W x H) מ"מ		55×7×4			60×12×4	80×20×6	100×40×6	1205012

2X N (N גדול או שווה ל-2)

פרמטרים		2×2	2×4	2×8	2×16	2×32	2×64	2×128
אורך גל (ננומטר)		1260-1650
סוג סיבים		G657A 2 או מותאם אישית
אורך זנב הצמה (מ')		1.0(±0.1) או מוגדר בהתאמה אישית
אובדן הכנסה (dB)		פחות או שווה ל-4.2	פחות או שווה ל-7.5	פחות או שווה ל-10.6	פחות או שווה ל-13.9	פחות או שווה ל-17.2	פחות או שווה ל-20.8	פחות או שווה ל-23.8
אחידות הפסד (dB)	מקסימום	פחות או שווה ל-0.8	פחות או שווה ל-1.0	פחות או שווה ל-1.2	פחות או שווה ל-1.5	פחות או שווה ל-1.8	פחות או שווה ל-2.0	פחות או שווה ל-2.0
אובדן החזר (dB)	מִינִימוּם	55	55	55	55	55	55	55
PDL (dB)	מקסימום	פחות או שווה ל-0.2	פחות או שווה ל-0.2	פחות או שווה ל-0.3	פחות או שווה ל-0.3	פחות או שווה ל-0.4	פחות או שווה ל-0.4	פחות או שווה ל-0.4
כִּוּוּנִיוּת	מִינִימוּם	גדול או שווה ל-55
אובדן הקשור באורך גל (dB)	מקסימום	קטן או שווה ל-0.6	קטן או שווה ל-0.6	קטן או שווה ל-0.6	פחות או שווה ל-0.8	פחות או שווה ל-1.0	פחות או שווה ל-1.0	פחות או שווה ל-1.2
טמפ' עבודה. (תואר)	-40-85
טמפ' לאחסן. (תואר)	-40-85
סיבים חשופים		50×4×4			50×7×4		60×12×4	1202610
גודל חבילת ABS (LxWxH) מ"מ		100×80×10			120×80×18		140×115×18	15013025
גודל חבילה מינית (LxWxH) מ"מ		60×7×4			60×12×4	80×20×6	100×40×6	1205012

הערה: נתונים אלה אינם כוללים אובדן מחבר, כל מחבר יוסיף הפסד של {{0}}.25dB, כל מתאם יוסיף הפסד נוסף של 0.2dB

יישום

● FTTH (סיבים עד הבית)

● הפצת Access/PON

● CATV רשת

● אמינות גבוהה/ניטור/מערכות רשת אחרות

סוג PLC מסוג מתלה במערכות רשת האלטרנטיבה הטובה ביותר עבור FTTx פתרון: בהיותו מותקן במתחם מפעל חיצוני, מפצל PON משמש להפצה או שילוב של אותות אופטיים, מה שנותן לספקים את היכולת לפצל אותות אופטיים למספר בתים או עסקים.
